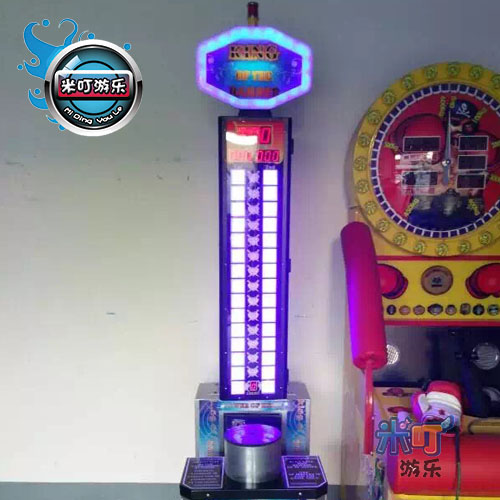

很多人去遊樂場都玩過大力搥遊戲，例如下面圖片
或者，直接買玩具在家裡面
今天的課程，我們要使用超音波距離感應器來當作搥打力量偵測器。
先來思考整體設計部分，首先，下方我要放一個槓桿，透過右邊的擊打，讓槓桿左邊的平台彈起，彈起之後，帶動一個平台，然後是超音波距離不斷感應器的測量。
再來這一個部分比較困難，如果打出來的距離不斷浮動，那永遠不知道最高分是多少，換句話說，我的程式要設計成，當我打出來距離越多，那要記住那個距離，這樣才可以成為紀錄，讓螢幕持續顯示那個數字，這時候，便考慮到要使用2組變數。

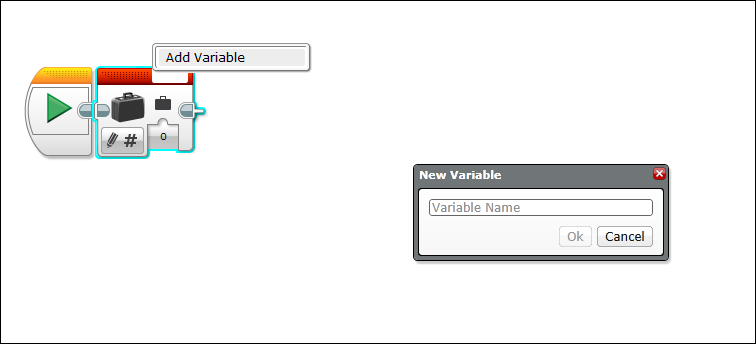

第一組變數score，隨時偵測現在的距離，並寫入這個變數

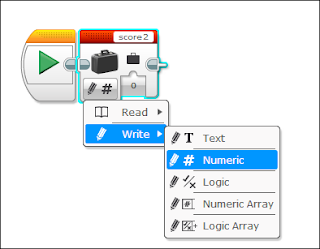

第二組變數score2，一開始設定一個值，超過他，或低於他才寫入。
以這個作品來說，超音波距離的值，應該是越小越好，於是我可以嘗試一開始這定score2這個變數，先給他20CM，萬一有比他小才覆蓋他，否則就顯示他就好。
先來硬體組裝。

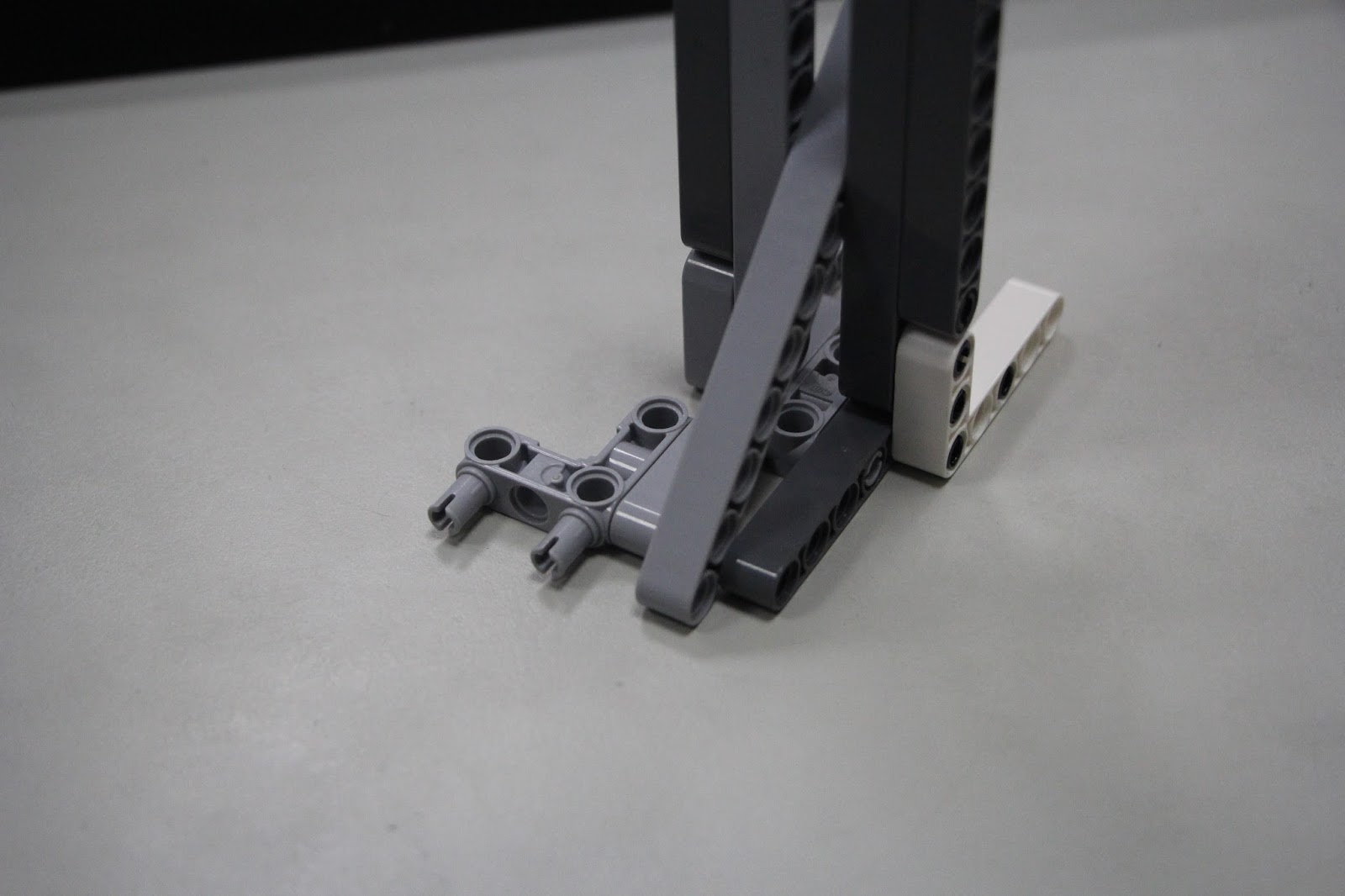

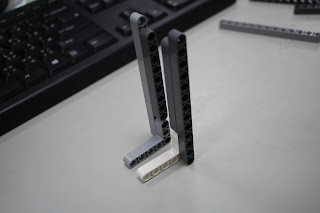

先左出一個槓桿
注意使用白色連接器。

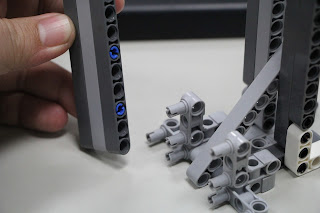

這邊要修改連接器孔位。
確定可以被擊打，彈起
將距離感應器裝在上面
基本硬體組裝完成。
因為距離感應器要一個平面，所以我們要使用積木片，將中間檔起來，另一方面，讓彈起來的軌道能夠穩定也是很重要一件事。
3X8，沒有現成的顆粒可以做得到，所以嘗試用積木片疊2層
這邊增加一個卡榫

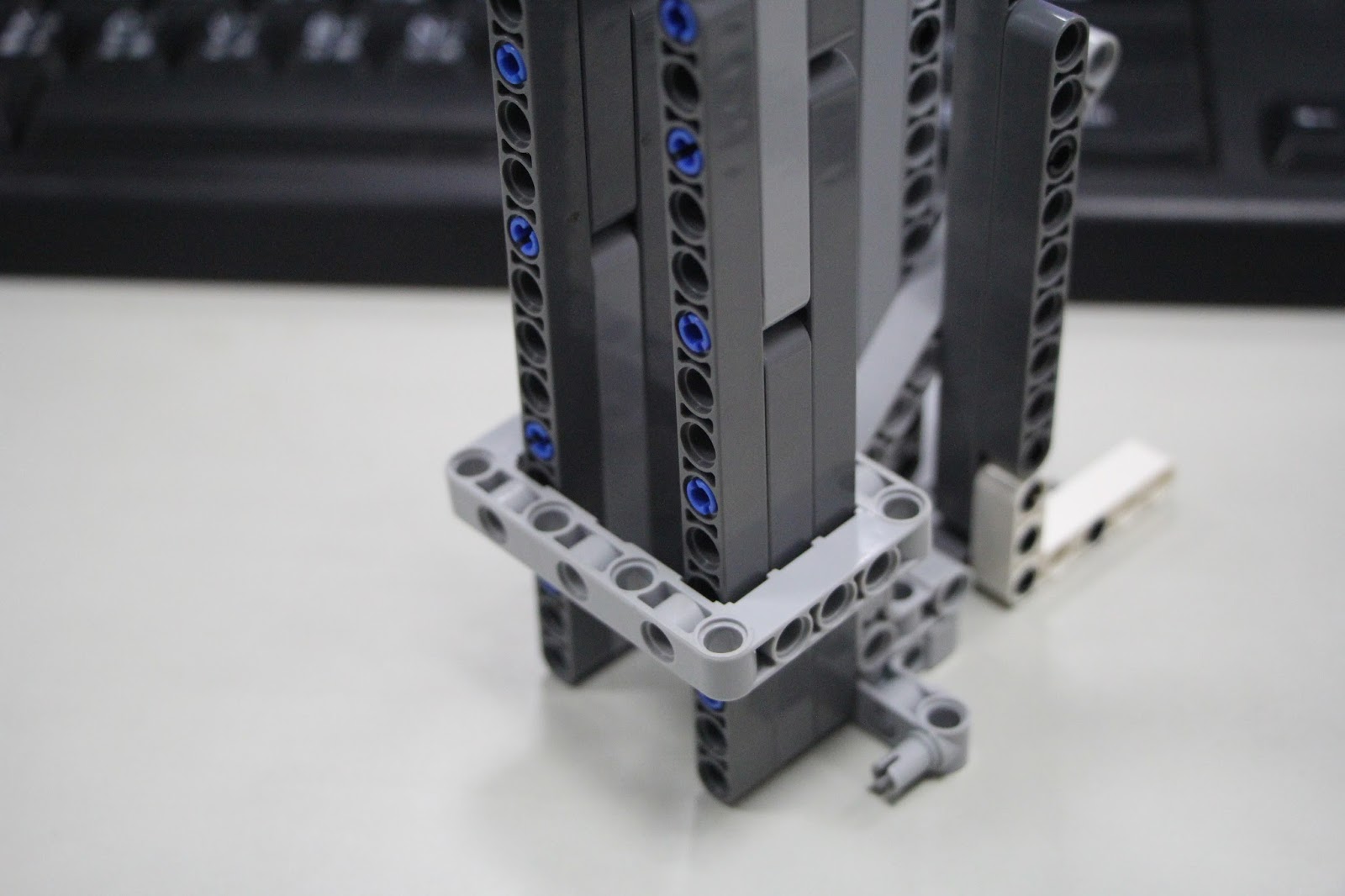

增加底座
完成。

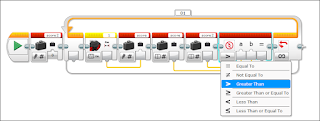

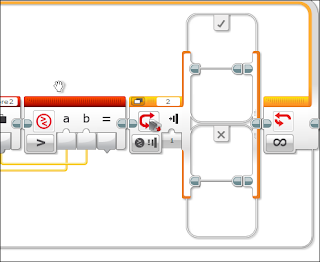

再來是程式編寫

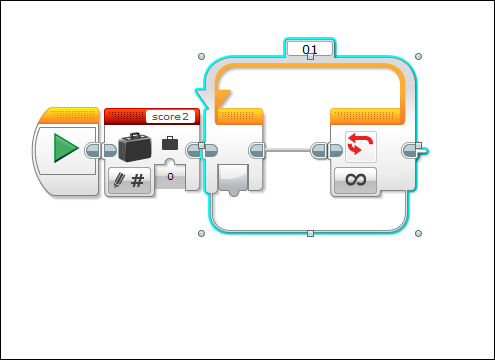

這邊圖有錯誤，因為是越小越好，所以一開始score2這個變數直接給他20公分，因為老師在程式編寫一開始也是想說設定成0，後來才調整的，所以就不做改變，但是小朋友要理解
反邏輯的概念，以及為什麼是20不是0。
這邊已經做完了，可以實際玩看看。
最終加上音樂版。
程式在這邊，直接可以下載。
https://drive.google.com/file/d/1sNKOsh_PPk9lnBSCVH7VVGMA6QdM7bLW/view?usp=sharing
