2016/7/4（一）齒輪基礎應用：貓抓老鼠

今天的單元是貓抓老鼠，話說老師為什麼會想做貓抓老鼠，因為前陣子看到一個貓抓老鼠的童玩，覺得很有趣，然後他裡面是一個簡單的機械原理和齒輪應用，所以我們今天的課程就用樂高把貓抓老鼠變成一個玩具啦。

有關認識齒輪的部分，新生必須先參閱http://yushesnxt.blogspot.tw/2014/03/331.html


在開始之前，先來想貓要怎麼抓老鼠，老鼠要怎麼可以一直跑圈圈。

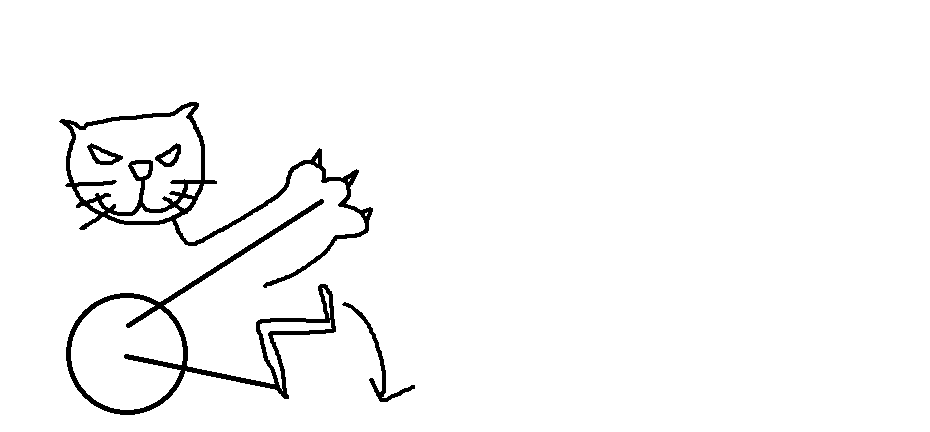

 假設今天有一隻貓

 這隻貓的手，就要使用結構棒來製作，因為要讓他來回不同的抓，所以後面要放一個齒輪，當齒輪在動時，貓的爪就可以抓。

 這個貓爪比需能用手去控制，手轉動，貓爪就動。

 再畫一支老鼠

老鼠來回的跑，所以老鼠下面必須安裝一個齒輪，齒輪與齒輪之間必須使用齒輪傳動，這樣只要動一個部分，全部的齒輪就可以動起來。

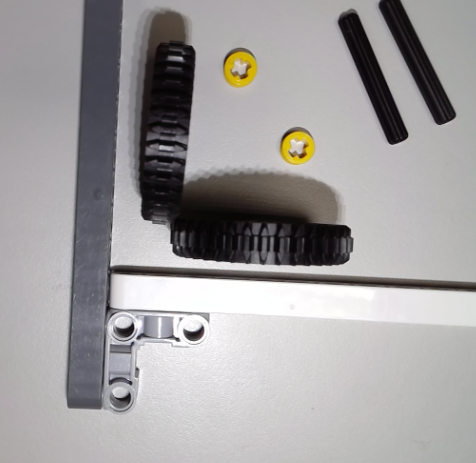

 用白色連接器不能直接放，孔位無法對齊，經過測量，如果都放一個黃色套桶，剛剛好可以把兩個黑色齒輪垂直對接。

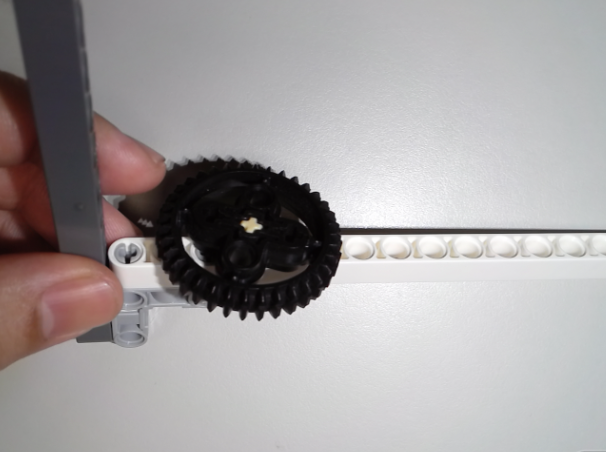

 黑色齒輪很討厭，他與所有孔位都不對，然後我又不想做出一排孔位平台來對孔，所以直接在十字軸上面放置齒輪，24牙剛剛好可以對上40牙，這樣就可以避免很多問題。

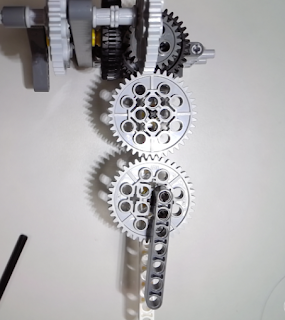

 右邊是手動的地方，左邊是貓爪

 貓爪完成

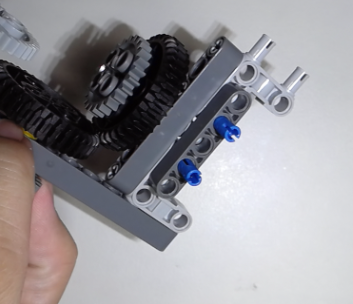

 這邊把白色結構棒換掉，因為齒輪的關係，這邊要改成直向

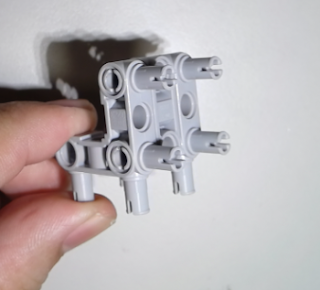

 這邊花了很多功夫和時間去想才克服串接出一條結構棒，小朋友如果不想自行設計，完全依照老師仿做，也還是要很小心去做。

當然，厲害的小朋友可以自己做出延伸的積木結構，那是最棒的。

自己發明，無價。

 這個就當老鼠了。

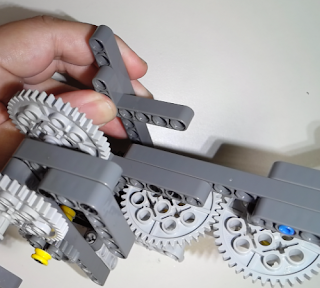

 爪子長度也要微調

 這邊設計一個卡住的地方，避免積木和積木真的打在一起。

 用一個十字軸擋在中間，便克服這個問題。

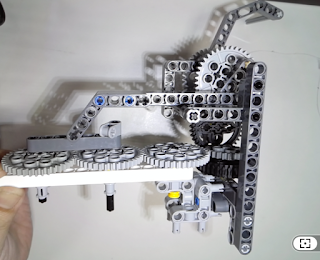

 後來再增加一個齒輪

小朋友可以設計抓的到，或抓不到的情況，都很有趣。
