一、旋轉時的公轉與自轉 （40分鐘）
（一）引導與討論 （5+5分鐘）
1.自然課大家應該都有聽過「自轉與公轉」，對於今天主題電風扇而言，
何者為「公轉」？何者為「自轉」？
2.讓我們來看一下影片吧，相信會幫助你更容易理解「自轉與公轉」的原理。
3.這樣子的結構有什麼樣的幫助呢？？？請大家發表一下吧！！！
（二）「差速器」的設計與實做 （10+20分鐘）
1.參考上面的影片、老師的實體示範，我們需要以下的材料
A.差速器外殼齒輪*1
B.直角凹槽齒輪（小）*3
C.直角凹槽齒輪（小）*2
D.平角齒輪（24齒、48齒）*1

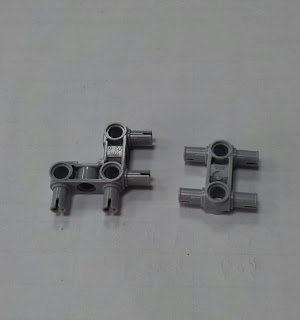

E.雙接合（水平、垂直）軸*4
F.接合軸（三連、二連、十字轉圓形）*若干
G.十字軸（長、短）*若干
H.套桶（長、短）*若干
I.雙圓結構棒（11孔、3-7孔、L形、T型）*若干
2.材料備妥，開始進行組裝
二、反覆擺頭旋轉 （40分鐘）
（一）引導與討論 （5+10分鐘）
1.電風扇需要有擺頭的機制，這個擺頭的機制是從哪來的呢？
是蒸汽火車頭的輪子引發的來的結構喔。我們來看一看吧！
（二）「擺頭功能」的設計與實做 （5+20分鐘）
1.以LEGO簡化後就變成下圖的結構。需要注意的細節。
A.接合軸（雙圓）不能太緊，要選灰色的。
B.減少結構棒彼此的接觸面積，以減少摩擦力。
C.齒輪轉動時，不能和結構棒互相碰觸。.
2.設計底座，必須可以容納下馬達而且必須平穩，所以我們可能會使用到新的積木結構。
三、擺頭電風扇 （80分鐘）
（一）引導及討論 （5+10分鐘）
1.差速器的製作如果失敗了，依然可以完成「擺頭電風扇」，只是失去安全裝置一觸即停的功能，所以在測試選轉時要小心注意。
2.學校的LEGO積木欠缺葉片的組件，我們可以用象徵式形狀來代表扇葉，如下圖。大家也可以自由發揮創意喔。
（二）「擺頭電風扇」的設計與實做 （5+15分鐘）
1.葉片的設計可以參考下圖。
2.既然扇葉要旋轉，當然少不了馬達了，不過如果扇葉轉的不夠快，當然吹不出涼風，所以你覺得還需要什麼呢？？？
YES，就是它們，不過要怎麼搭配呢？
可以回憶一下昨天的陀螺設計喔。
（三）「擺頭電風扇」的程式設計 （5分鐘）
1.要有四次變速機制，每按一次開關1，風扇速度就會變慢，按第四次後，扇葉會停止。
2.要會擺頭，按一次開關2，電扇會開始擺頭，再按一次會停止，再按一次又會繼續擺頭。
3.兩個動作戶不衝突，而且可以獨立運作。
（四）成果展示及發表 （40分鐘）
1.差速器的妙用
2.擺頭的功能
3.四段變速
4.其他網路上的作品
還有更厲害的設計，一個馬達也能完成「擺頭電風扇」
