2016/10/31（一）乒乓球彈射裝置1

老師一直很喜歡做發射裝置，從之前做過的投石車，然後有做過投籃機，這次老師還是要做彈射裝置，不過這次的原理跟前面有一些不同。

這次我們使用橡皮筋，然後仿照十字弓的原理，來製作可以發射乒乓球的一個裝置。

在開始之前我們先來看一下十字弓的原理。

弓+箭+弦+一個可以瞄準的臂，再來是一個機關，這個機關可以讓弦從卡住狀態彈射出去，推動箭。

 先來製作一個可以放置球的彈射座。

 接下來，製作一個H型，可以把整個彈射座和軌道連接在一起的卡榫。

 H型，這樣可以嵌入軌道。

 完成。

 裝上彈射座之後。

 再來製作軌道。

 軌道前端要特殊設計，避免彈射時，把前面彈射座整個彈走，為了避免這個狀況，必須每個連接器都不行順向接，就算橡皮筋太大力，也不置於把前端打掉，頂多卡在前面。

 所有的連接器都經過設計，向前彈彈不開，除非惡意去破壞。

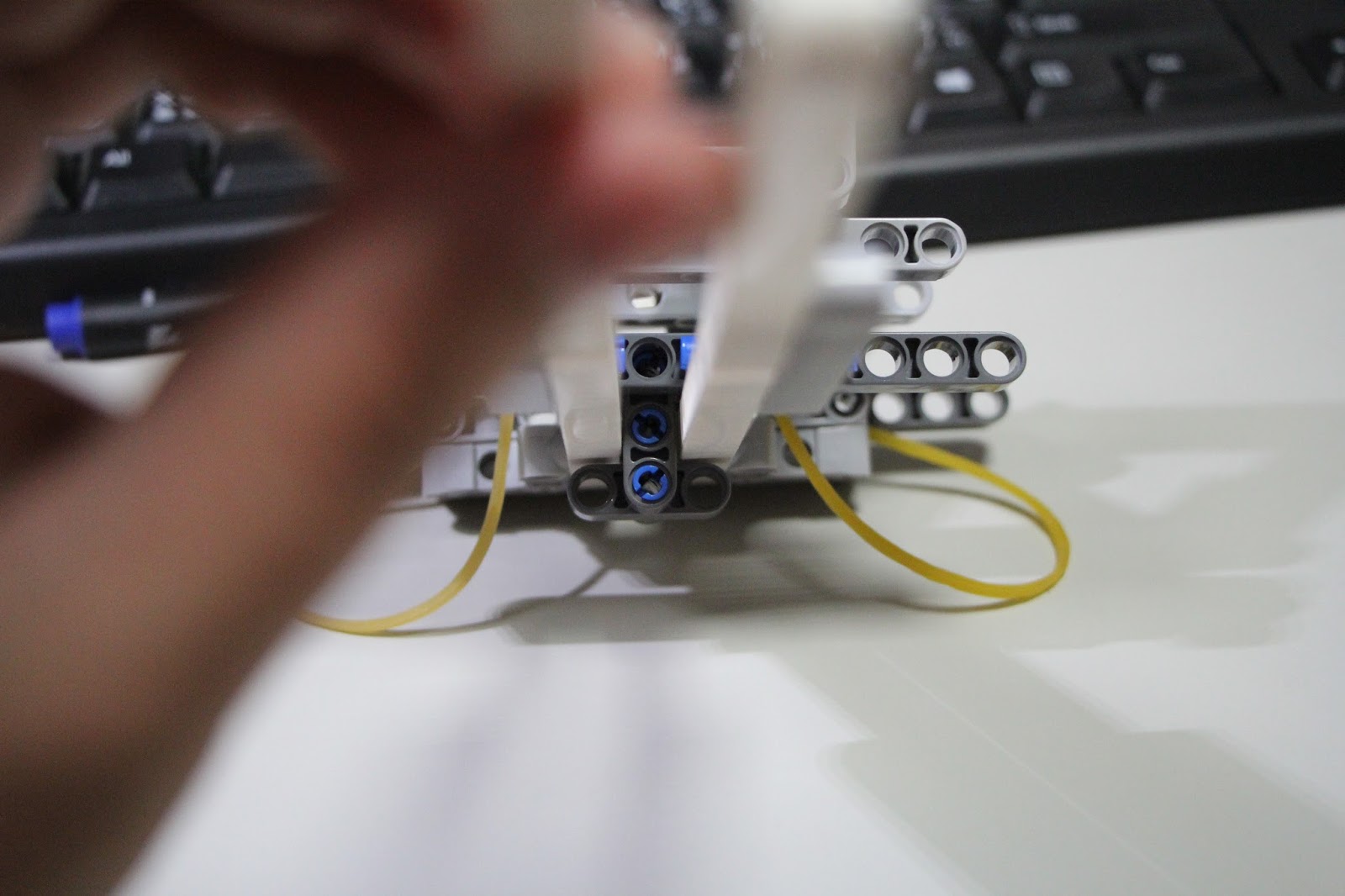

裝上橡皮筋之後。
